首页 - 产品中心 - 不锈钢阀门系列

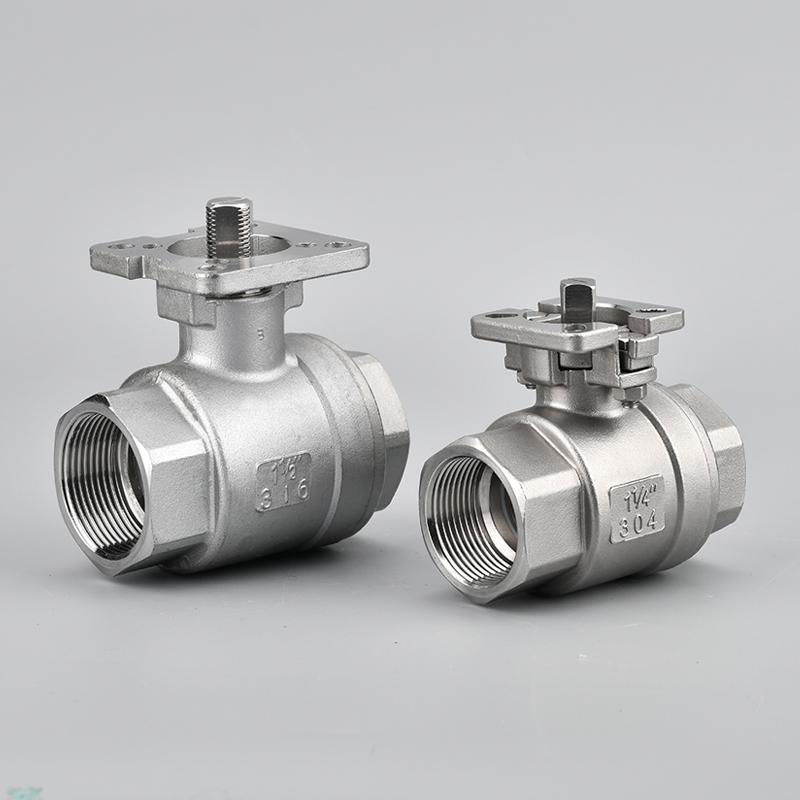

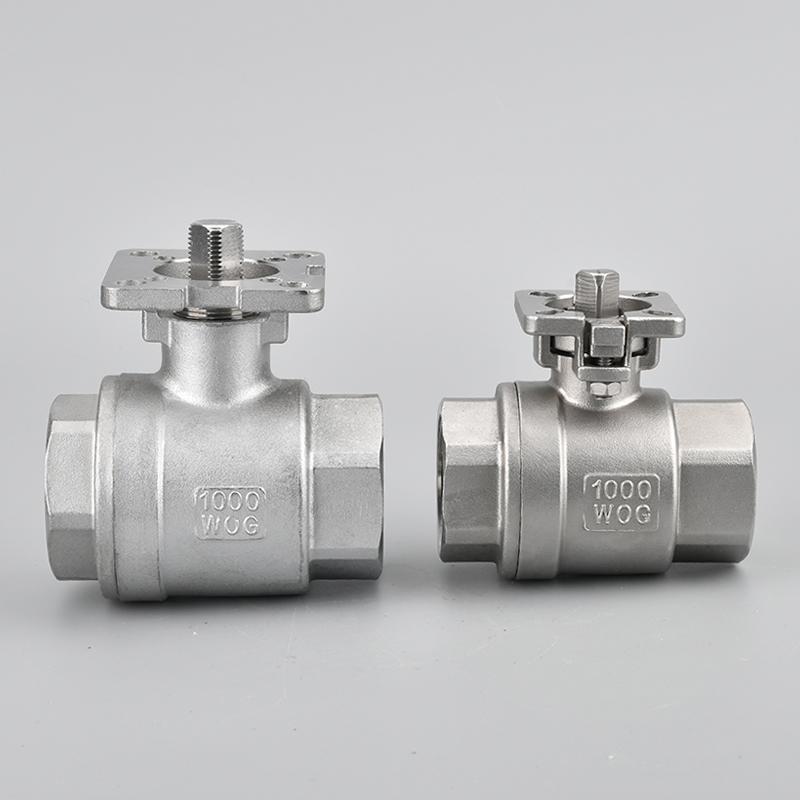

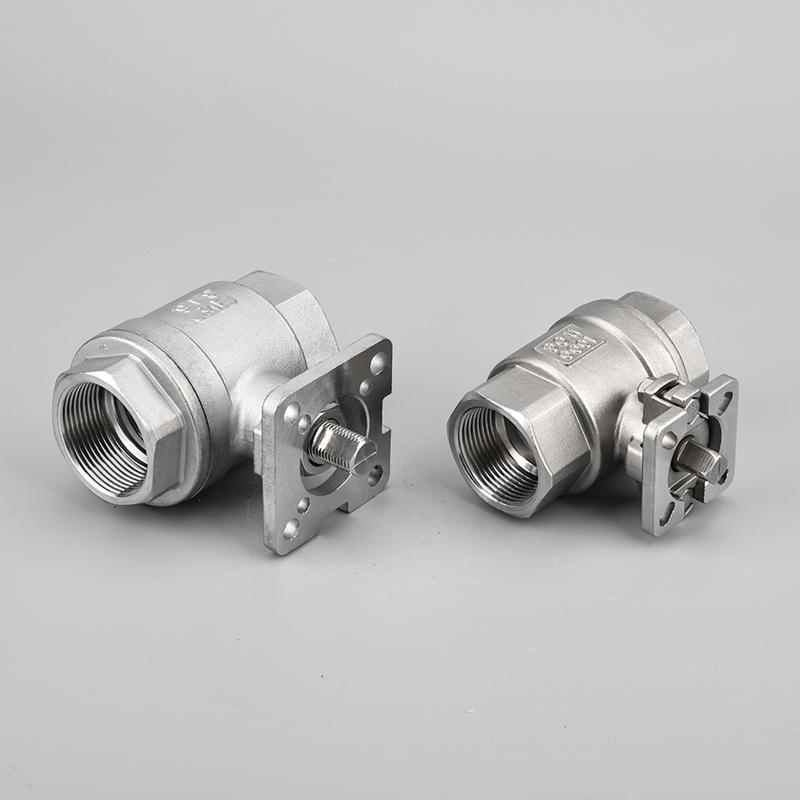

二片式高平台球阀

Q11F两片式高平台球阀适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。


产品特点

两片式高平台球阀阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。


产品特征

公称压力适用介质适用稳定范围螺纹类型
1.6-6.4MPa水、油、气及某些腐蚀性液体-20~232℃~350℃G。NPT。BSPT。BSP。DI259/2999

主要技术参数

公称通径DN(mm)6~100mm
公称压力PN(MPa)2.54.06.4
试验压力强度试验压力3.86.09.6
高密封试验压力3.04.87.6
低压气密封试验压力0.60.60.6
适用介质水、蒸汽、油品、酸类腐蚀性等。
适用温度< 150℃(PTFE) < 300℃(PLL)

主要零件材料

NO零件名称PART NAME材料(MATERIAL)
1阀体BodyCF8M CF8 WCB
2阀盖CapCF8M CF8 WCB
3阀座SeatRPTFE
4BallSS304 SS316
5密封垫Seal GasketPTFE
6阀杆密封Stem SealPTFE
7阀杆StemSS316
8阀杆填料Stem PackingPTFE
9填料压盖Packing glandSS304
10弹性垫圈Spring washerSS301
11手柄HandleSS304
12螺母Stem NutSS304

外形连接尺寸

公称通径结构长度(mm)外形尺寸(mm)参考重量
毫米英寸LdHW(kg)
61/4"55 10 42950.2
103/8"551042950.2
151/2"6415511080.35
203/4"7520581150.5
251"8525771350.75
321-1/4"10232831501.3
401-1/2"10838971752.0
502"124501061903.3
652-1/2"163651222206.1
803"185801332509.9
