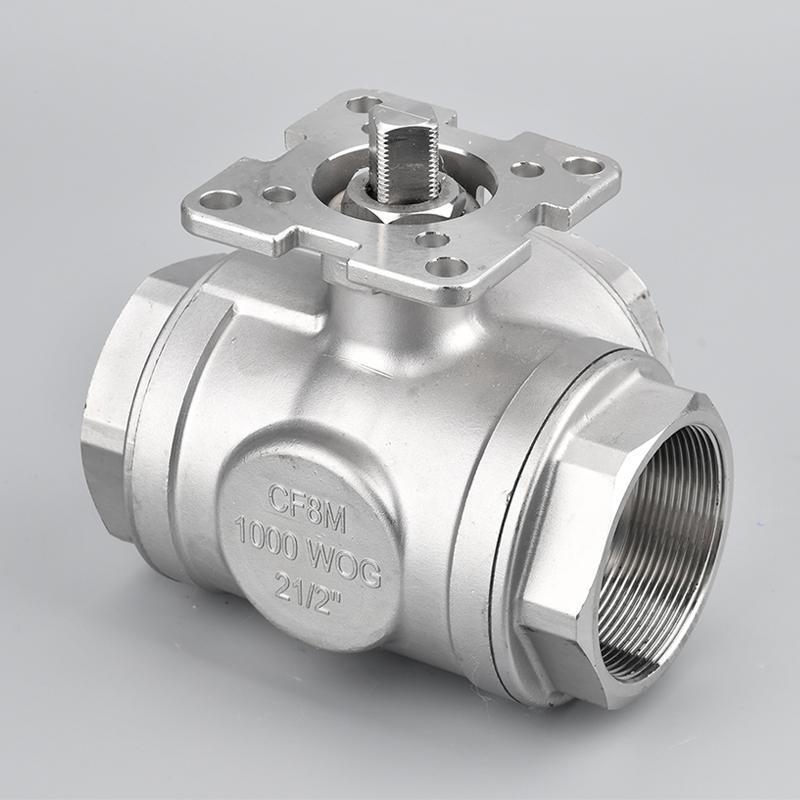

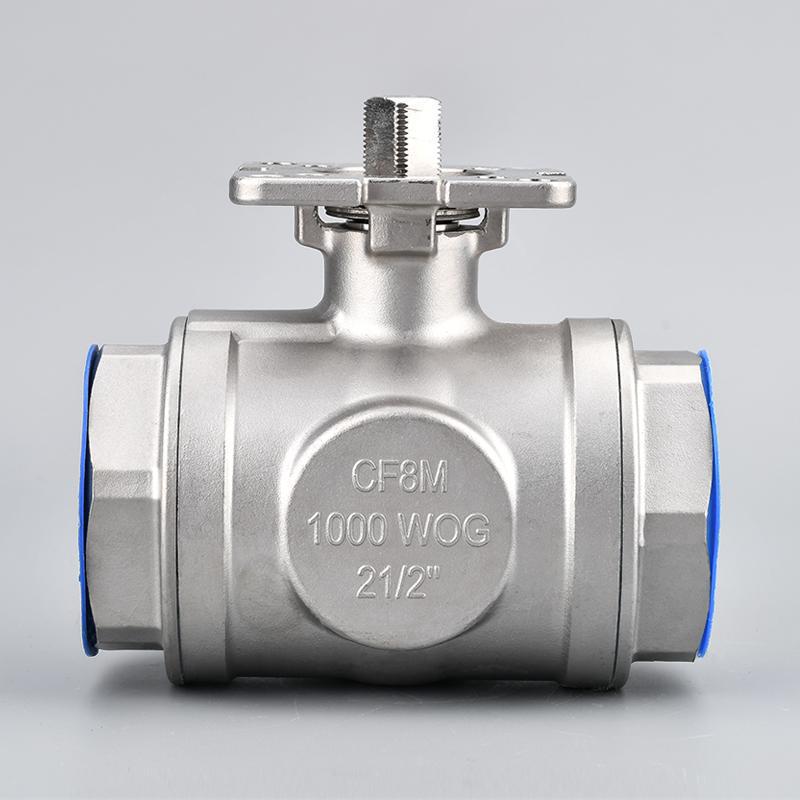

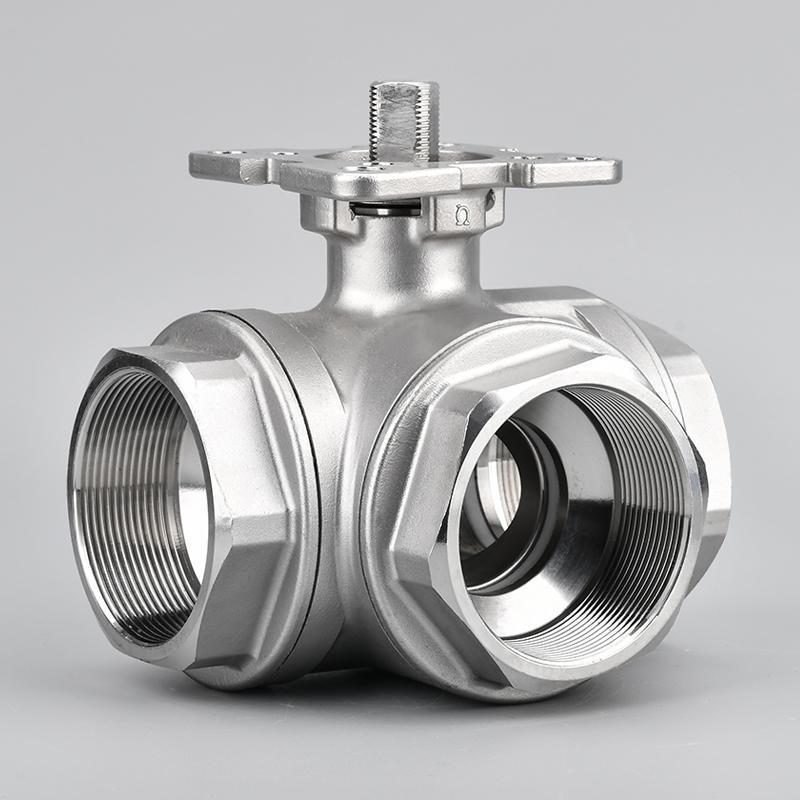

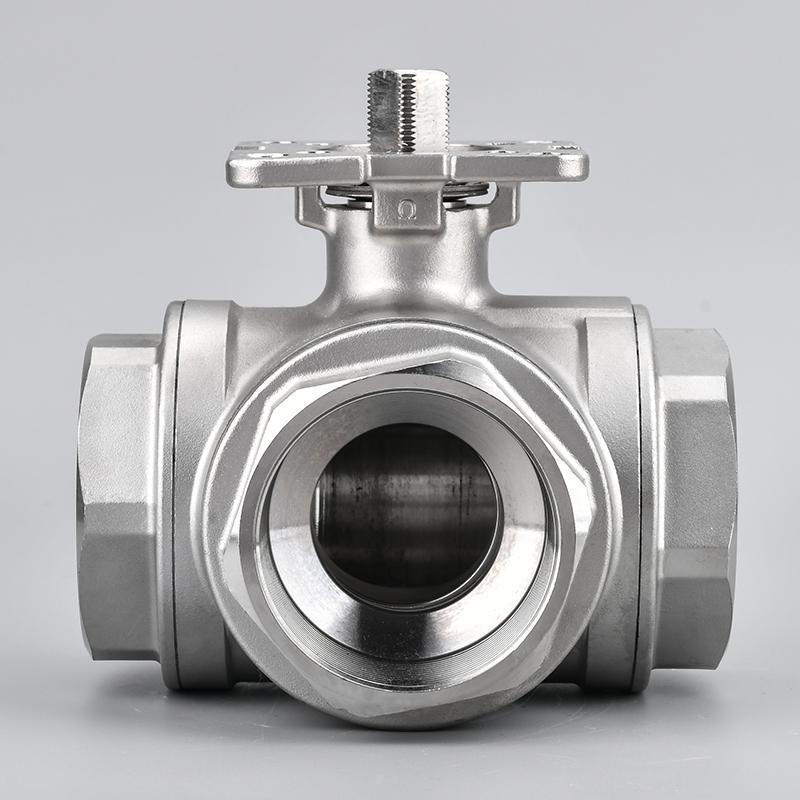

三通高平台球阀

Q14F/Q15F高平台三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。


产品特征

公称压力2.5MPa
适用稳定范围-20~232℃~350℃
螺纹类型G.NPT.BSPT.BSP.DIN259/2999
Q14F型螺纹连接三通不锈钢球阀适用介质水、油、气及某些腐蚀性液体(W。O。G)

部件材料

序号零件名称材质
1阀体不锈钢CF8M/CF8
2阀盖不锈钢CF8M/CF8
3不锈钢CF8M/CF8
4球垫聚四氟乙烯PTFE
5阀杆不锈钢CF8M/CF8
6填料聚四氟乙烯PTFE
7中口聚四氟乙烯PTFE
8大薄片聚四氟乙烯PTFE
9压盖螺母不锈钢CF8M/CF8
10手柄不锈钢CF8M/CF8
11流向指示牌ALUMINUM
12华司不锈钢CF8
13螺帽不锈钢CF8
14锁定装置不锈钢CF8
15皮套塑料
16盲盖不锈钢CF8M/CF8

(Q14F)L型高平台三通球阀主要尺寸

SIZEdLHD1BW1W2h重量WT(g)
1/2″12.764539732.022.435.010-24UNC530
3/4″16.0766312638.022.435.010-24UNC700
1″20.0876612643.522.435.010-24UNC980
11/4″25.0968114548.022.435.010-24UNC1950
11/2″32.01148314557.025.438.11/4-20UNC2950
2″38.11429620471.025.438.11/4-20UNC4450

(Q15F)T型高平台三通球阀主要尺寸

SIZEdLHD1BFGW1W2h重量WT(g)
1/2″12.7755912671.033537522.435.010-24UNC550
3/4″16856412681.539042522.435.010-24UNC725
1″2010080145102.050551522.435.010-24UNC1000
11/4″2511590145108.551057525.438.110-24UNC2000
11/2″3212596204121.058063025.438.11/4-20UNC3000
2″38.1148106204138.565573025.438.11/4-20UNC4650
