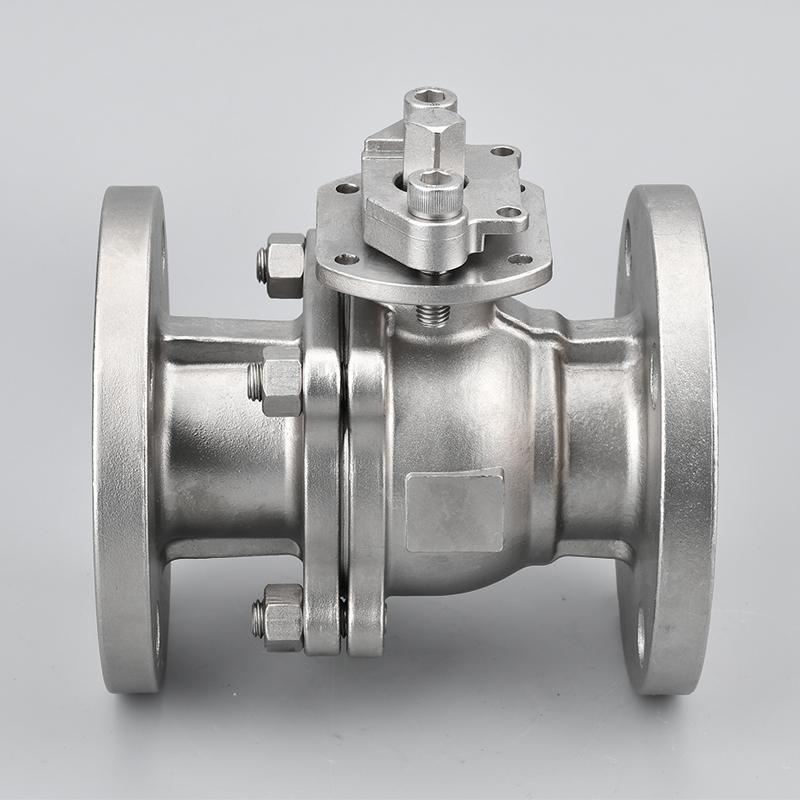

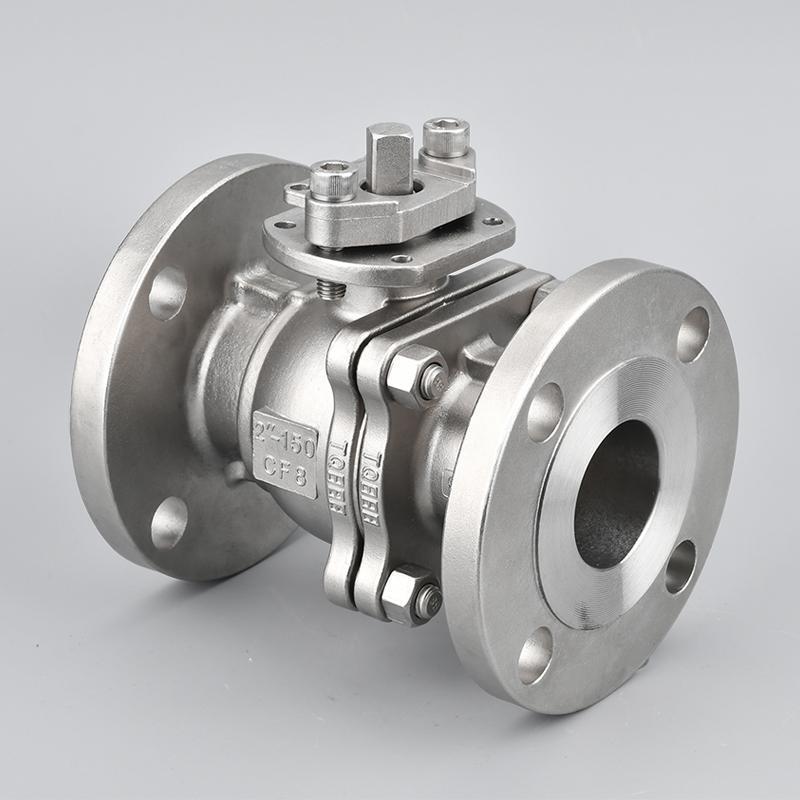

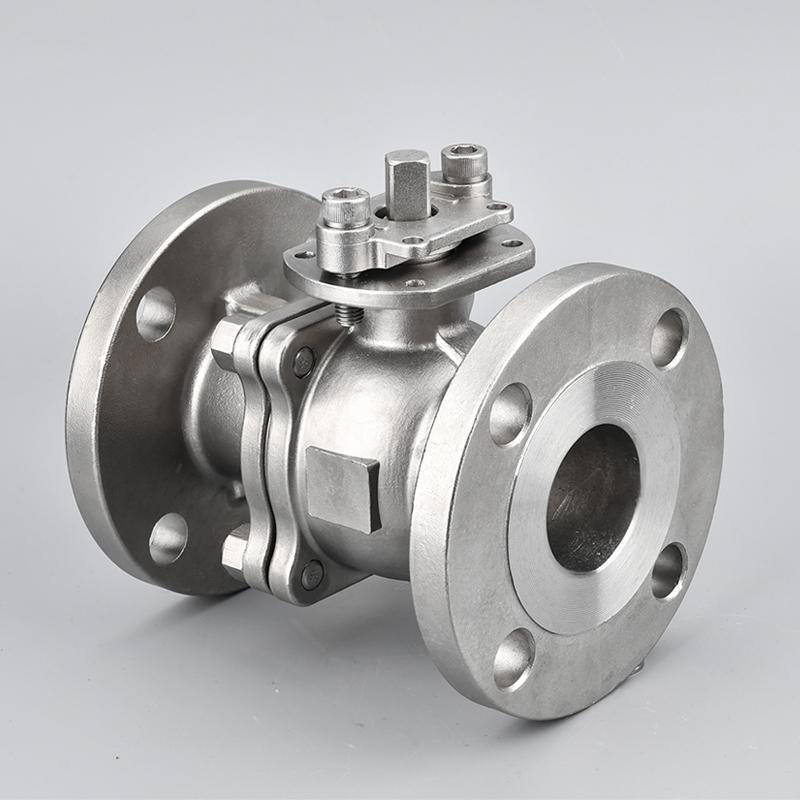

手动美标法兰球阀
Q41F手动法兰美标球阀设计制造按照美标API-6D标准，不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、并且驱动力矩小，操作简便、易实现快速启闭，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。在化工产品、医药和食品，水电、火电和核电，在城市和工业企业的给排水、供热、和供气系统中，治金系统中得以广泛的应用。
产品特点
球阀设计制造按照美标API-6D标准，检验和试验按照API598标准，法兰尺寸按照ANSI/ASME B16.5标准，结构长度按照ANSI/ASME B16.10标准。
流体阻力小，其阻力系数与同长度的管段相等。
结构简单、体积小、重量轻。
紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好。
操作方便，开闭迅速，从全开到全关只要旋转90°。
维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
技术参数
| 型号 | 公称压力 | 试验压力Mpa | 工作温度℃ | 适用介质 | |
| 壳体 | 密封 | ||||
| Q41F-150LB | 150LB | 3.1 | 2.2 | 聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ | 水，蒸汽，油品 |
| Q41F-300LB | 300LB | 7.8 | 5.6 | ||
| Q41F-600LB | 600LB | 15.0 | 11 | ||
| 球阀设计标准 | API608-2002 | ||||
| 球阀法兰类型 | ANSI B16.5-2003，ASME B16.5-2009 | ||||
| 球阀检验标准 | >API598-2009 | ||||
Q41F手动法兰美标球阀 零件材料
| 零件名称 | 零件材料 | ||
| 阀体 | WCB | CF8（304） | CF8M（316） |
| 阀座 | 聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） |
| 球体 | WCB | CF8（304） | CF8M（316） |
| 密封垫 | PTFE | PTFE | PTFE |
| 阀杆 | 2Cr13 | 304 | 316 |
| 填料 | PTFE | PTFE | PTFE |
| 填料压盖 | WCB | CF8（304） | CF8M（316） |
| 手柄 | 铸钢 | 铸钢 | 铸钢 |
压力等级150LB
| 公称通径mm | 英寸in | L（mm） | H（mm） | W(mm) |
| DN15 | 1/2' | 108 | 59 | 130 |
| DN20 | 3/4' | 117 | 63 | 130 |
| DN25 | 1' | 127 | 75 | 160 |
| DN40 | 1(1/2)' | 165 | 107 | 230 |
| DN50 | 2' | 178 | 142 | 400 |
| DN65 | 2(1/2)' | 190 | 152 | 400 |
| DN80 | 3' | 203 | 178 | 700 |
| DN100 | 4' | 229 | 252 | 1100 |
| DN125 | 5' | 356 | 272 | 1100 |
| DN150 | 6' | 394 | 342 | 1500 |
| DN200 | 8' | 457 | 345 | 1500 |
压力等级300LB
| 公称通径mm | 英寸in | L（mm） | H（mm） | W(mm) |
| DN15 | 1/2' | 140 | 59 | 130 |
| DN20 | 3/4' | 152 | 63 | 130 |
| DN25 | 1' | 165 | 75 | 160 |
| DN40 | 1(1/2)' | 190 | 107 | 230 |
| DN50 | 2' | 216 | 142 | 400 |
| DN65 | 2(1/2)' | 241 | 152 | 400 |
| DN80 | 3' | 283 | 178 | 700 |
| DN100 | 4' | 305 | 252 | 1100 |
| DN125 | 5' | 381 | 272 | 1100 |
| DN150 | 6' | 403 | 342 | 1500 |
| DN200 | 8' | 502 | 345 | 1500 |
